袋式單機除塵設備

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

除塵設備

數量

庫存:



產品描述

參數

1.概述

PL型系列袋式單機除塵機是根據英國引進設備進行設計研制的一種體積小、除塵效率高的環保凈化設備，是一種經濟高效的就地進行除塵作業的袋式除塵設備。我公司的PL型系列袋式單機除塵機是嚴格按照GB11653-89除塵機組技術性能要求進行生產的，與國內同類產品相比，經濟實用，結構簡單、緊湊，移動方便，安裝容易，維護方便，且我公司的產品工藝成熟，品質有保證。

為滿足廣大用戶的需要，本機組可根據用戶的要求進行標準和非標準的設計制造，如有特殊用途的地方，也可提供不銹鋼、鋁制結構，耐腐蝕、耐高溫濾料的單機袋式除塵器。

產品

2.結構形式、技術特點及工作原理

2.1結構形式

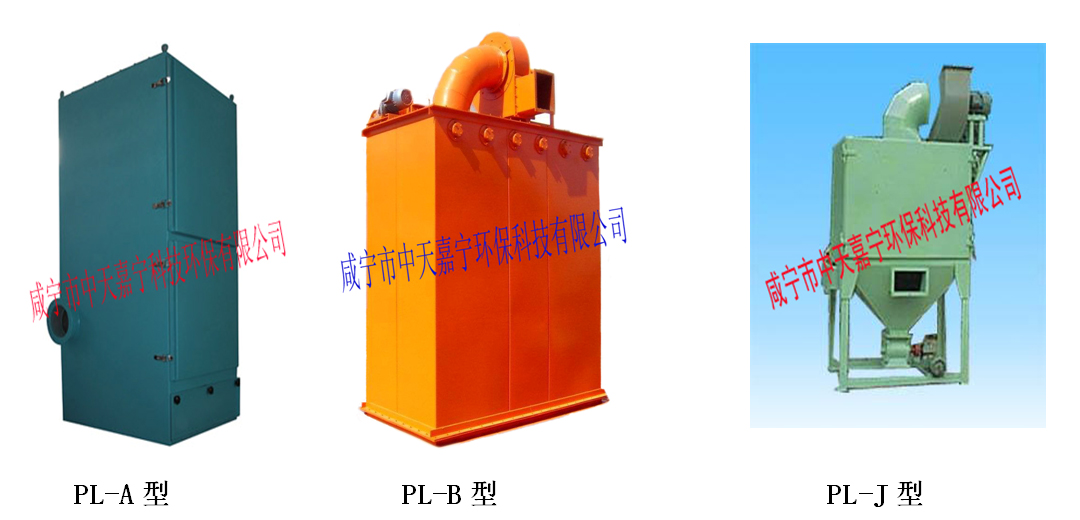

袋式單機除塵機組由風機、濾袋、清灰裝置及集塵箱組成。機組適用于處理小風量的除塵，小型袋式除塵機組為扁袋外濾式，濾袋清灰采用機械振動，控制方式為手動或自動兩種。PL系列除塵機組可分為A、B、J型系列。A型設有抽屜式集塵箱、B型無集塵箱、J型帶支架設灰斗。

2.2技術特點

<1>風機部件采用仿國外離心通風機，風量大，風壓高，風機特性曲線硬，并采用消聲措施，使用時噪聲?。?/p>

<2>過濾部件采用208工業滌綸斜紋絨布為濾料的扁布袋過濾器，每個布袋內均裝有彈簧鋼絲網，過濾效果好，更換濾袋方便，使用壽命長；

<3>結構簡單，體積小，安裝移動方便，振動清灰，維護簡單且清灰效果好；

<4>就地清灰，就地處理，不會造成二次揚塵污染。

2．3工作原理

含塵氣體由除塵器入口進入箱體，通過濾袋進行過濾，粉塵被留著在濾袋外表面，凈化后的氣體通過濾袋進入風機，由風機吸入直接排入室內（亦可以接管排到室外）隨過濾時間的增加，濾袋外表面粘附的粉塵也不斷增加，濾袋阻力隨之上升，從而影響除塵效果。采用自控清灰機構進行定時搖振清灰或手控清灰機構，停機后自動搖振數十秒，使粘在濾袋外表面的粉塵抖落下來，粉塵落到灰斗，抽屜或直接落到輸送皮帶上。

產品

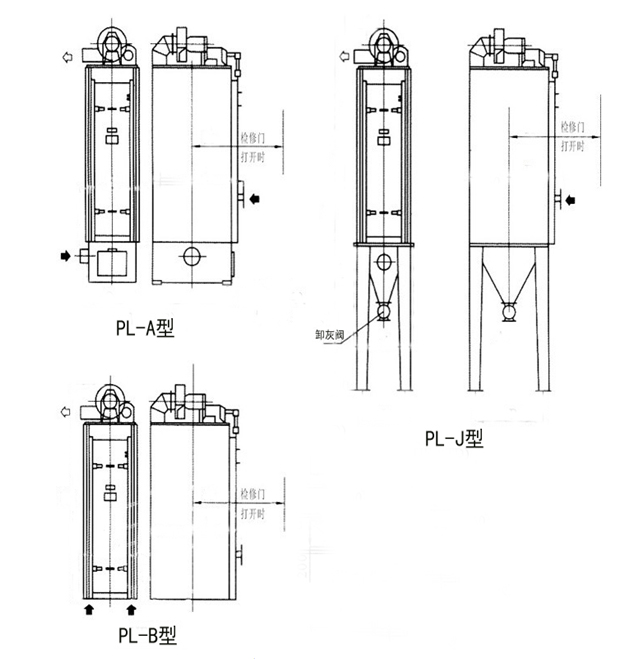

工作原理示意圖

3、用途

單機除塵器廣泛用于鑄造工業、陶瓷工業、玻璃工業以及耐火材料，水泥建材，砂綸制造、化工制品、機械加工等行業除塵。該產品對比重較大的金屬切屑，鑄造用砂，如車床、磨床、銑床、砂輪機、拋光機等，和中等比重的粉塵，如水泥、陶瓷粉、石膏粉、碳粉、顏料、膠木粉、塑料粉等等，有較好的除塵效果。

4、主要技術性能及外形尺寸

4.1主要技術性能見表1。

表1

型號	過濾面積（m2）	過濾風速（m/min)	處理風量（m3/h）	系統 阻損（Pa）	風機電機容量	清灰電機容量	進氣口尺寸	進氣口中心離底距離	噪聲（dB）
PL-800/A/B/J	4	3.33	800	800	1.1	1.18	Φ120	318	＜75
PL-1100/A/B/J	7	2.62	1100	850	1.5	0.18	Φ140	345	＜75
PL-1600/A/B/J	10	2.66	1600	850	2.2	0.18	Φ150	418	＜75
PL-2200/A/B/J	12	3.05	2200	1000	3	0.18	Φ200	433	＜75
PL-2700/A/B/J	13.6	3.3	2700	1200	4	0.18	200×250	458	＜75
PL-3200/A/B/J	15.3	3.48	3200	1000	4	0.18	200×300	478	＜75
PL-4500/A/B/J	21.5	3.49	4500	1000	5.5	0.25	200×350	478	＜75
PL-6000/A/B/J	30	3.33	6000	1200	7.5	0.25	200×450	520	＜75

4.2外形尺寸

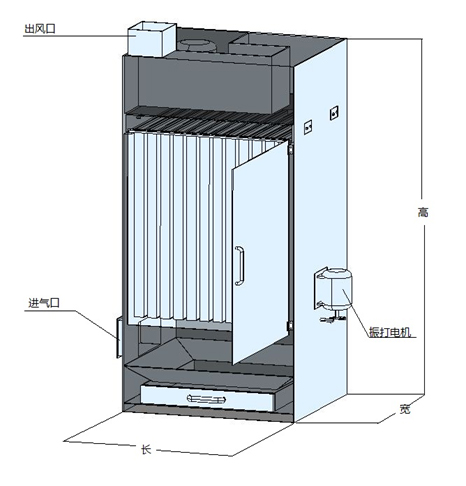

PL-A型袋式除塵機組尺寸

型號	PL-800/A	PL-1100/A	PL-1600/A	PL-2200/A	PL-2700/A	PL-3200/A	PL-4500/A	PL-6000/A
外形尺寸長×寬×高	530×520×1300	700×580×1400	700×580×1613	720×660×1690	760×680×1798	790×700×1858	900×800×2028	1200×900×2460
質量	100	150	200	230	250	280	400	750

產品

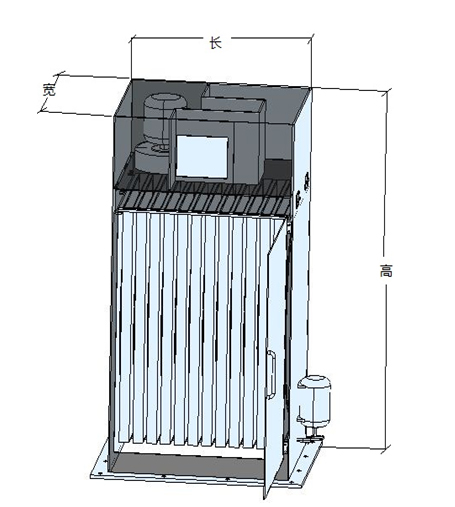

PL-B型袋式除塵機組尺寸

型號	PL-800/B	PL-1100/B	PL-1600/B	PL-2200/B	PL-2700/B	PL-3200/B	PL-4500/B	PL-6000/B
外形尺寸長×寬×高	530×520×1300	700×580×1400	700×580×1613	720×660×1690	760×680×1798	790×700×1858	900×800×2028	1200×900×2460
底法蘭尺寸	598×588	768×648	826×665	806×746	864×784	894×804	1004×904	1302×1002
質量	80	130	170	200	220	245	315	500

產品

PL-C型袋式除塵機組尺寸

型號	PL-800/C	PL-1100/C	PL-1600/C	PL-2200/C	PL-2700/C	PL-3200/C	PL-4500/C	PL-6000/C
外形尺寸長×寬×高	530×520×1890	700×580×2100	700×580×2290	720×660×2430	760×680×2530	790×700×2620	900×800×2810	1200×900×3190
底法蘭尺寸	450×442×748	606×486×888	646×486×923	626×566×938	652×572×988	582×592×1038	792×642×1088	1080×780×1293
質量	150	200	250	300	340	380	480	750
