一、概述

ZTJN 型蒸汽排放消聲器是一種建立在“小孔噴注”理論結合阻抗擴容吸聲的消聲原理的設備。ZTJN 型蒸汽排放消聲器是我公司在引進學習并消化了國外先進技術的基礎上自主研發的一種新型消聲器，產品經過廣大用戶使用，消聲效果良好，完全符合國家《工業企業噪聲》衛生標準，并在冶金等行業得到了廣泛的使用。

二、結構、應用特點，及原理

2.1 結構形式

本系列消聲器為小孔噴注阻抗擴容放散消聲器。

2.2 應用特點

用于降鍋爐排放蒸汽時產生的動力性噪聲，消聲量＞ 36dB(A)，壓力≤ 2.0MPa，溫度 T ≤ 350℃。蒸汽消聲器主要用于電力、石油、化工、冶金、紡織等工業的鍋爐蒸汽排放及其它氣體消聲排放的有效消聲，消除蒸汽排放性噪聲的重要措施。各類鍋爐排汽蒸汽不僅高溫高壓，且排放頻帶寬，衡量蒸汽排放消聲器的好壞，主要考慮以下三個方面： 　

1、鍋爐蒸汽消聲器的消聲量能滿足《工業企業噪聲標準》的要求

2、消聲器能適應不同頻率、高溫和壓力 ( 低中高壓、超高壓、亞臨界、超臨界 )。

3、消聲器的結構性好（尺寸合理、強度高、壽命長、安裝方便）。

2.3 消聲器原理

鍋爐蒸汽消聲器是主要建立在“小孔噴注”理論結合阻抗擴容吸聲的消聲原理，鍋爐蒸汽排放一般流速快，氣流噪聲高，需先以通孔擴流，經過多次通孔后的蒸汽在抗性擴張室得到降壓降流，氣流再經小孔噴出，噴出后其各倍頻帶的聲功率已降低，而聲壓級的頻率被推高到 20000Hz 以上范圍，其噪聲大為削弱，但部分頻率的二次噪音還需要進一步消聲，我們?cè)跀U(kuò)張室外加裝阻性吸聲棉結構，它系根據 降壓體所發出的剩余噪聲的頻譜特性所設計，用以有效地吸收剩余噪聲。當用戶按要求安裝后，消聲量可達 30-42 分貝。使之達到 << 工業企業噪聲標準 >> 要求。

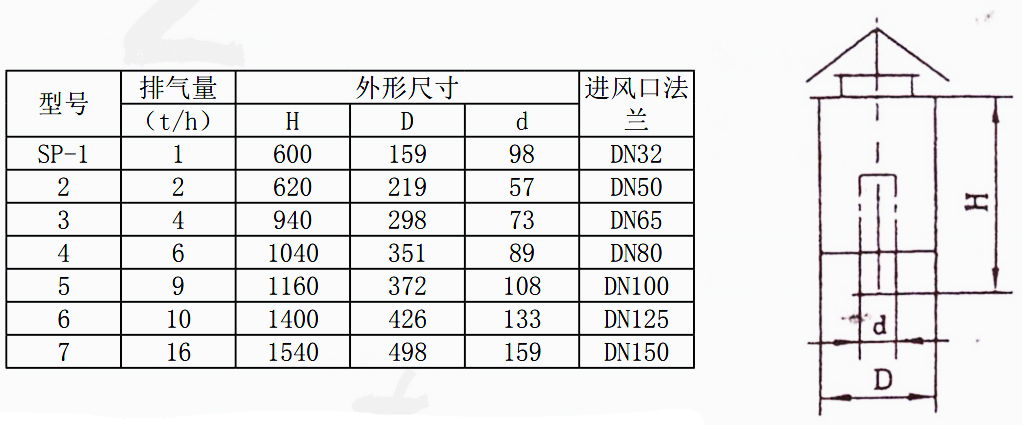

三、規格、性能、外形尺寸

注 : 本系列消聲器額定排放量是按 1.3MPa 設計的，如排汽壓力為 0.8MPa，選用消聲器應比排放管徑大一級；排汽壓力為2.0MPa 時應比排放管小一級使用。

四、定購選型須知

鍋爐蒸汽消聲器是按各參數要求進行精心設計，在訂購排汽消聲器時須提供下列資料，才能獲得最大的消聲效果：

（1）蒸汽排放量多少 (T/h)、壓力、溫度。

（2）排汽管通徑、壁厚。

（3）結構可選定小孔式或抗噴阻復合型。一般用戶選購復合型消聲器，消聲效果好，材質內部為不銹鋼，殼體材料為碳鋼；接管可選取焊接或法蘭對接；支腿可選取腿式或耳式結構；

（4）根據用戶需要設計消聲器，如選用單臺不能達到噪聲要求時，可以選二臺串聯使用。

（5）公司產品嚴守信譽、質量第一、實行三包、代辦托運，歡迎來函來人洽談。
