一、概述

　　FZ 型系列消聲器是在引進學習，消化國外先進的基礎上研制出來一種新型消聲器，并已成功運用于寶鋼重點噪聲項目中，寶鋼的實踐證明：FZ 型系列消聲器聲學性優良，空氣動力學性優良，結構合理，組合方便，制作簡單，便于安裝，是目前國內每一種大風量阻性式系列消聲器，其性能達到國內領先水平，與國外同類消聲器相比，在聲學性能和空氣動力學性能方面均有明顯提高。并已在冶金、煤炭、化工、軍工、鐵道、輕紡等工業部門廣泛使用。

　　二、消聲原理和結構特點

　　FZ 系列消聲器的一種阻性消聲器，當聲波在多孔的吸聲材料中運動時，將引起材料的細孔式間隙的空氣分子振動，使一部分聲能由于小孔的摩擦和粘滯力作用，由專用能轉化為熱能，從而使聲波衰減。

　　FZ 系列消聲器結構上吸取了日本消聲器的特點，由許多平等的單元消聲管排列組成，消聲器之間填充多孔吸聲材料，為減少氣流激發殼壁振動而產生輻射聲，在外殼上設置了加強筋，消聲器本體代支座以便于安裝。

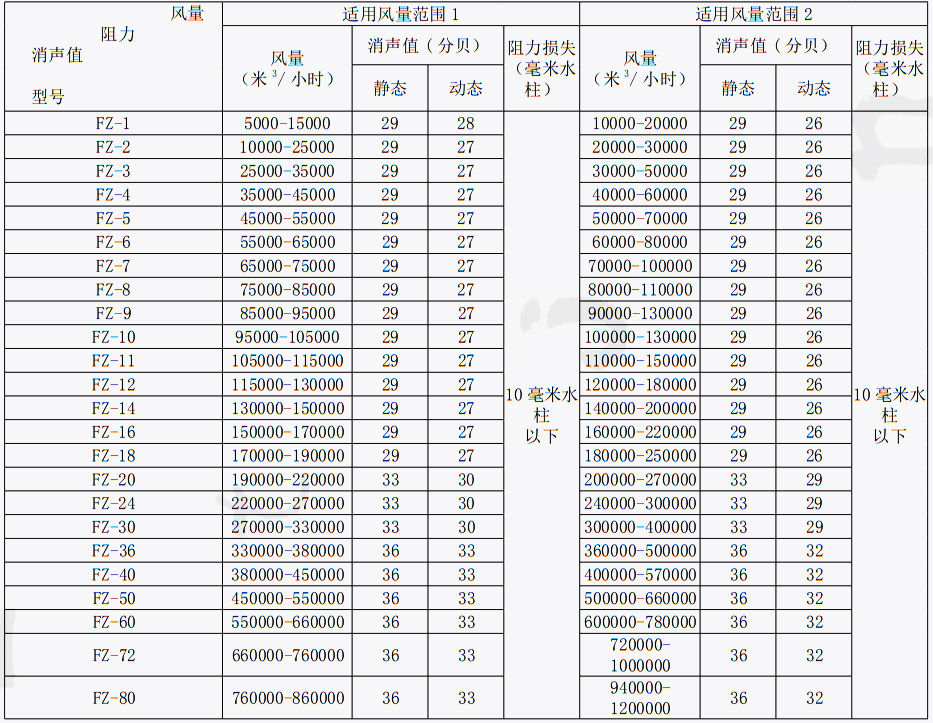

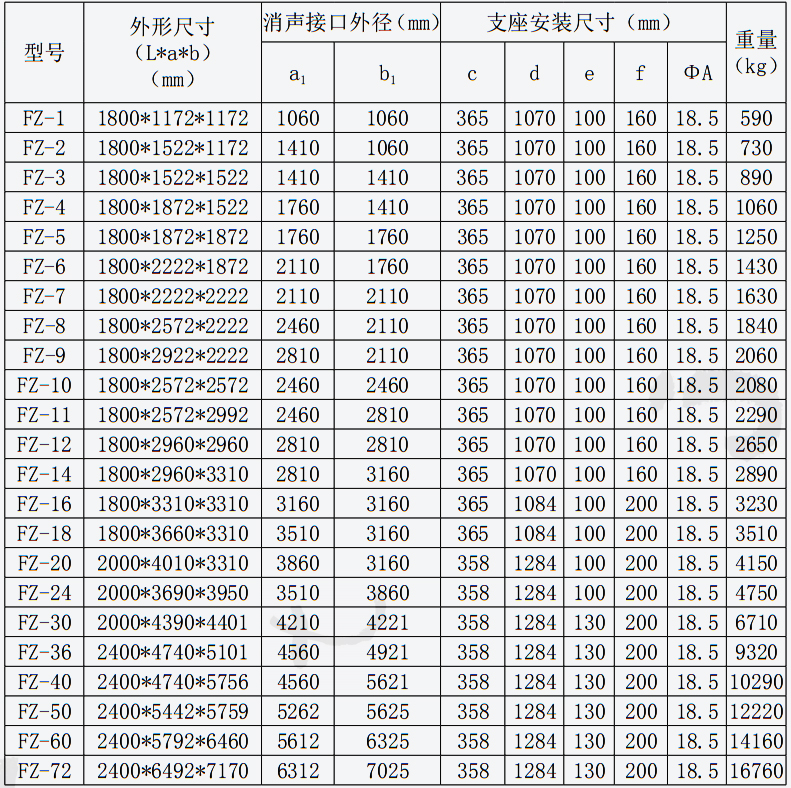

　　三、規格及性能

　　FZ 型系列消聲器共有二十三種規格，每一種消聲器有兩種適用風量范圍，當需要的消聲值較大、阻力損失較小時，按第一種適用風量范圍選用；當需要的消聲值較小、而阻力損失可以稍大時，可按第二種使用范圍選用。

　　四、用途

　　FZ 型系列消聲器適用于控制通風機，鼓風機等空氣動力設備產生的空氣動力性噪聲，是一種控制風機進、出口噪聲、效果顯著的消聲設備。

　　五、使用注意事項

　　a、氣體含塵濃度過大、含水量過大時不宜選用，否則將影響消聲效果。

　　b、氣體溫度大于 150℃時，不宜選用。

　　c、所有法蘭連接處，都應加墊圈，以防止漏聲漏氣。

　　d、消聲器露天垂直安裝時，應設防雨罩。

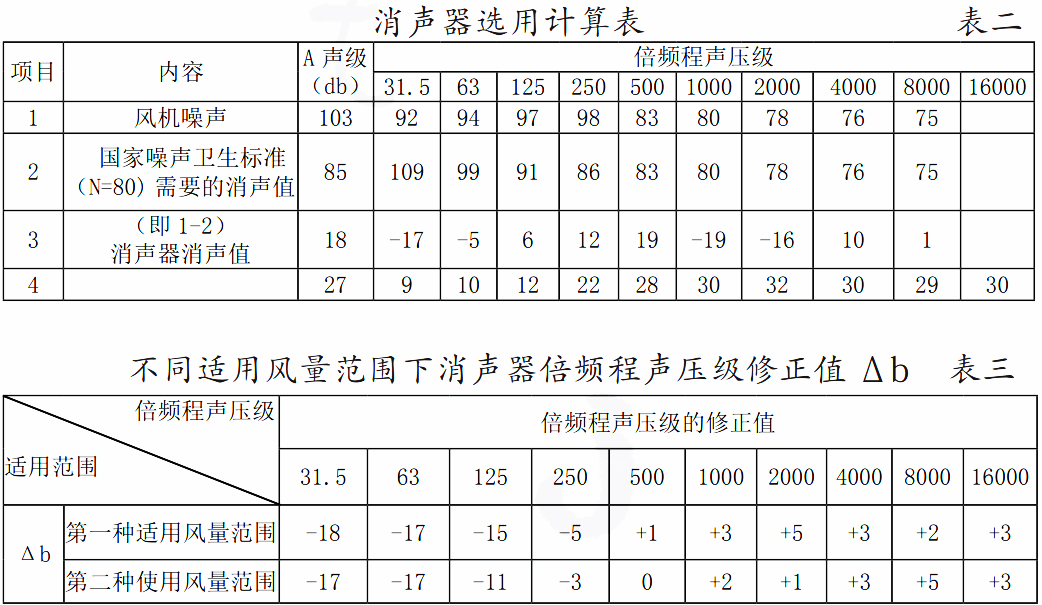

　　e、消聲器安裝位置注意避免由于風機機殼或其他聲源的噪聲傳入消聲器后端，從而影響消聲器效果的正常發揮。必要時可在消聲器外殼和部分管道上隔聲處理。消聲器的倍頻程聲壓級為 27 ＋ Δb，其中 Δb 為消聲器倍頻聲壓值修正值（分貝），由表三查得，消聲器的倍頻程聲壓級，見表二。由表二第三項，第四項對比可見，選用 FZ 型消聲器能達到國家噪聲衛生標準。

　　六、訂貨須知

　　a、FZ 型系列消聲器可以水平或垂直布置。當垂直布置時不需要支座，訂貨請注明。

　　b、消聲器法蘭或鏈接法蘭現場配鉆，訂貨時務請注明。

　　c、可根據用戶需要設計消聲器，如選用單臺不能達到噪聲要求時可以選用兩臺串連使用。

　　d、我廠產品嚴守信譽、質量第一、實行三包、代辦托運、歡迎來函來人洽談、

　　e、消聲器安裝位置應注意避免由于風機機殼或其他聲源的噪聲傳入消聲器后端，從而影響消聲器效果的正常發揮。必要時可以在消聲器外殼和部分管道上做隔聲處理。
